Y2 SERIES THREE-PHASE ASYNCHRONOUS MOTORS

  • Y2 SERIES THREE-PHASE ASYNCHRONOUS MOTORS

Description

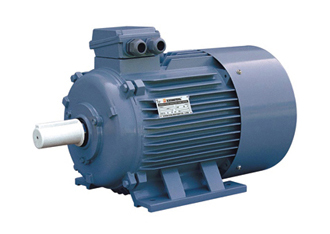

Y2 Series motor is totally enclosed and fan cooling, three-phase squirrel cage induction motor. It is newly deigned in conformity with the relevant rules of IEC and DIN42673 standards.
Y2 series motors have outstanding performance, such as high efficiency, less comsuption, high starting torque, low noise, little vibration, reliable operation and easy maintenance etc.
Y2 series motors are widely used in many places, where do not exist combustible, explosive or corrosive gas, without any special requirements, such as machine tools, pumps, fans, transport machinery, mixer, agriculture machinery and food machines etc.
Operating Condiyions:
Ambient temperature: -15℃≤θ≤40℃
Above sea level: not exceed 1000m Rated voltage: ±5%
  • Parameter
  • Curve
  • Type Output(kw) Current
    (A)
    Power
    Eff
    (%)
    Speed
    (r/min)
    Tstart/Tn Ist/In Tmax/Tn NW.kg
    (cm)
    Packing Size
    (cm)
    380V 50Hz Synchronous Speed 3000 r/min (2 Poles)
    Y2-631-2 0.18 0.51 0.80 65.0 2730 2.2 5.5 2.2 9 27.5x22.8x18.5
    Y2-362-2 0.25 0.67 0.81 68.0 2725 2.2 5.5 2.2 10 27.5x22.8x18.5
    Y2-711-2 0.37 0.98 0.81 70.0 2725 2.2 6.1 2.2 13 30x24.5x20
    Y2-712-2 0.55 1.33 0.82 73.0 2725 2.2 6.1 2.3 14 30x24.5x20
    Y2-801-2 0.75 1.78 0.83 75.0 2845 2.2 6.1 2.3 15 36x31x22.8
    Y2-802-2 1.1 2.49 0.84 77.0 2840 2.2 7 2.3 17 36x31x22.8
    Y2-90S-2 1.5 3.34 0.84 79.0 2840 2.2 7 2.3 26 41x33x25
    Y2-90L-2 2.2 4.69 0.85 81.0 2840 2.2 7 2.3 28 41x33x25
    Y2-100L-2 3 6.14 0.87 83.0 2860 2.2 7.5 2.3 41 47x37x29
    Y2-112M-2 4 7.83 0.88 85.0 2880 2.2 7.5 2.3 53 48x39x31
    Y2-132S1-2 5.5 10.70 0.88 86.0 2900 2.2 7.5 2.3 77 55x43x35
    Y2-132S2-2 7.5 14.20 0.88 87.0 2900 2.2 7.5 2.3 85 55x43x35
    Y2-160M1-2 11 20.90 0.89 88.0 2920 2.2 7.5 2.3 130 75x50x42
    Y2-160M2-2 15 27.90 0.89 89.0 2920 2.2 7.5 2.3 140 75x50x42
    Y2-160L-2 18.5 33.90 0.90 90.0 2920 2.2 7.5 2.3 200 81x57x46.5
    Y2-180M-2 22 40.50 0.90 90.0 2930 2 7.5 2.3 217 81x57x46.5
    Y2-200L1-2 30 54.80 0.90 91.2 2940 2 7.5 2.3 230 84x61.5x49
    Y2-200L2-2 37 66.60 0.90 92.0 2940 2 7.5 2.3 249 84x61.5x49
    Y2-225M-2 45 81.00 0.90 92.3 2960 2 7.5 2.3 260 94x64x57
    Y2-250M-2 55 99.60 0.90 92.5 2960 2 7.5 2 400 103x75x68
    Y2-280S-2 75 136.1 0.90 93.0 2970 2 7.5 2.3
    Y2-280M-2 90 162 0.90 93.8 2970 2 7.5 2.3
    Y2-315S-2 110 195.4 0.91 94 2980 1.8 7.1 2.2
    Y2-315M-2 132 233.2 0.91 94.5 2980 1.8 7.1 2.2
    Y2-315L1-2 160 279.3 0.92 94.6 2980 1.8 7.1 2.2
    Y2-315L2-2 200 348.4 0.92 94.8 2980 1.8 7.1 2.2
    380V 50Hz Synchronous Speed 1500 r/min (4 Poles)
    Y2-631-4 0.12 0.43 0.72 57.0 1315 2.1 4.4 2.2 9 27.5x22.8x18.5
    Y2-632-4 0.18 0.61 0.73 60.0 1315 2.1 4.4 2.2 10 27.5x22.8x18.5
    Y2-711-4 0.25 0.76 0.74 65.0 1345 2.1 5.2 2.2 13 30x24.5x20
    Y2-712-4 0.37 1.07 0.75 67.0 1340 2.1 5.2 2.2 14 30x24.5x20
    Y2-801-4 0.55 1.54 0.75 71.0 1390 2.4 5.2 2.3 15 36x31x22.8
    Y2-802-4 0.75 1.99 0.76 73.0 1380 2.3 6 2.3 17 36x31x22.8
    Y2-90S-4 1.1 2.80 0.77 750 1390 2.3 6 2.3 26 41x33x25
    Y2-90L-4 1.5 3.65 0.79 78.0 1390 2.3 6 2.3 28 41x33x25
    Y2-100L1-4 2.2 5.05 0.81 80.0 1410 2.3 7 2.3 41 47x37x29
    Y2-100L2-4 3 6.64 0.82 82.0 1410 2.3 7 2.3 43 47x37x29
    Y2-112M-4 4 8.62 0.82 84.0 1410 2.3 7 2.3 53 48x39x31
    Y2-132S-4 5.5 11.50 0.83 85.0 1435 2.3 7 2.3 77 55x43x35
    Y2-132M-4 7.5 15.30 0.84 87.0 1445 2.3 7 2.3 86 60x43x35
    Y2-160M-4 11 22.20 0.84 88.0 1445 2.2 7 2.3 130 75x50x42
    Y2-160L-4 15 29.80 0.85 89.0 1450 2.2 7.5 2.3 140 75x50x42
    Y2-180M-4 18.5 36.10 0.86 90.5 1450 2.2 7.5 2.3 200 81x57x46.5
    Y2-180L-4 22 42.60 0.86 91.0 1460 2.2 7.5 2.3 217 81x57x46.5
    Y2-200L-4 30 57.20 0.86 92.0 1460 2.2 7.2 2.3 230 84x61.5x49
    Y2-225S-4 37 69.60 0.87 92.5 1470 2.2 7.2 2.3 250 94x64x57
    Y2-225M-4 45 84.00 0.87 92.8 1480 2.2 7.2 2.3 260 94x94x57
    Y2-250M-4 55 102.90 0.87 93.0 1470 2.2 7.2 2.2 400 103x75x68
    Y2-280S-4 75 139.6 0.87 93.8 1480 2.2 7.2 2.3
    Y2-280M-4 90 166.9 0.87 94.2 1490 2.2 7.2 2.3
    Y2-315S-4 110 201 0.88 94.5 1490 2.1 6.9 2.2
    Y2-315M-4 132 240.4 0.88 94.8 1490 2.1 6.9 2.2
    Y2-315L1-4 160 287.8 0.89 94.9 1490 2.1 6.9 2.2
    Y2-315L2-4 200 359.4 0.89 95.0 1490 2.1 6.9 2.2
    380V 50Hz Synchronous Speed 1000 r/min (6 Poles)
    Y2-711-6 0.18 0.71 0.66 56.0 900 1.9 4 2 13 30x24.5x20
    Y2-712-6 0.25 0.92 0.68 59.0 900 1.9 4 2 14 30x24.5x20
    Y2-801-6 0.37 1.27 0.70 62.0 900 1.9 4.7 2 15 36x31x228
    Y2-802-6 0.55 1.74 0.72 65.0 900 1.9 4.7 2.1 17 36x31x228
    Y2-90S-6 0.75 2.23 0.72 69.0 910 2 5.5 2.1 26 41x33x25
    Y2-90L-6 1.1 3.10 0.73 72.0 910 2 5.5 2.1 28 41x33x25
    Y2-100L-6 1.5 3.89 0.75 76.0 940 2 5.5 2.1 41 47x37x29
    Y2-112M-6 2.2 5.46 0.76 79.0 940 2 6.5 2.1 53 48x39x31
    Y2-132S-6 3 7.10 0.76 81.0 960 2.1 6.5 2.1 77 55x43x35
    Y2-132M1-6 4 9.30 0.76 82.0 960 2.1 6.5 2.1 86 60x43x35
    Y2-132M2-6 5.5 12.30 0.77 84.0 960 2.1 6.5 2.1 95 60x43x35
    Y2-160M-6 7.5 16.70 0.77 86.0 970 2 6.5 2.1 130 75x50x42
    Y2-160L-6 11 23.60 0.78 87.5 970 2 6.5 2.1 140 75x50x42
    Y2-180L-6 15 30.70 0.81 89.0 970 2 7 2.1 217 81x57x46.5
    Y2-200L1-6 18.5 37.70 0.81 90.0 970 2.1 7 2.1 230 84x61.5x49
    Y2-200L2-6 22 44.10 0.83 90.0 970 2.1 7 2.1 249 84x61.5x49
    Y2-225M-6 30 58.40 0.84 91.5 980 2 7 2.1 260 94x64x57
    Y2-250M-6 37 70.40 0.86 92.0 965 2.1 7 2.1 400 103x75x68
    Y2-280S-6 45 85.95 0.86 92.5 980 2.1 7 2
    Y2-280M-6 55 104.7 0.86 92.8 980 2.1 7 2
    Y2-315S-6 75 141.7 0.86 93.5 990 2 7 2
    Y2-315M-6 90 169.5 0.86 93.8 990 2 7 2
    Y2-315L1-6 110 206.7 0.86 94 990 2 6.7 2
    Y2-315L2-6 132 244.7 0.87 94.2 990 2 6.7 2
    380V 50Hz Synchronous Speed 750 r/min (8 Poles)
    Y2-801-8 0.18 0.86 0.61 51.0 700 1.8 3.3 1.9 15 36x31x228
    Y2-802-8 0.25 1.14 0.61 54.0 700 1.8 3.3 1.9 17 36x31x228
    Y2-90S-8 0.37 1.47 0.61 62.0 700 1.8 4 1.9 26 41x33x25
    Y2-90L-8 0.55 2.10 0.61 63.0 700 1.8 4 2 28 41x33x25
    Y2-100L1-8 0.75 2.34 0.67 71.0 710 1.8 4 2 41 47x37x29
    Y2-100L2-8 1.1 3.22 0.69 73.0 710 1.8 5 2 43 47x37x29
    Y2-112M-8 1.5 4.41 0.69 75.0 700 1.8 5 2 53 48x39x31
    Y2-132S-8 2.2 6.00 0.71 78.0 710 1.8 6 2 77 55x43x35
    Y2-132M-8 3 7.60 0.73 79.0 710 1.8 6 2 86 60x43x35
    Y2-160M1-8 4 10.00 0.73 81.0 720 1.9 6 2 130 75x50x42
    Y2-160M2-8 5.5 13.30 0.74 83.0 720 2 6 2 130 75x50x42
    Y2-160L-8 7.5 17.80 0.75 85.5 720 2 6 2 140 75x50x42
    Y2-180L-8 11 24.90 0.76 87.5 730 2 6.6 2 217 81x57x46.5
    Y2-200L-8 15 33.30 0.76 88.0 730 2 6.6 2 230 84x61.5x49
    Y2-225S-8 18.5 40.10 0.76 90.0 730 1.9 6.6 2 250 94x64x57
    Y2-225M-8 22 46.80 0.78 90.5 740 1.9 6.6 2 260 94x64x57
    Y2-250M-8 30 63.00 0.79 91.0 740 1.9 6.6 2 400 103x75x68
    Y2-280S-8 37 77.77 0.79 91.5 740 1.9 6.6 2
    Y2-280M-8 45 94.07 0.79 92.0 740 1.9 6.6 2
    Y2-315S-8 55 111.2 0.81 92.8 740 1.8 6.6 2
    Y2-315M-8 75 151.3 0.81 93.0 740 1.8 6.6 2
    Y2-315L1-8 90 177.8 0.82 93.8 740 1.8 6.6 2
    Y2-315L2-8 110 216.8 0.82 94.0 740 1.8 6.6 2

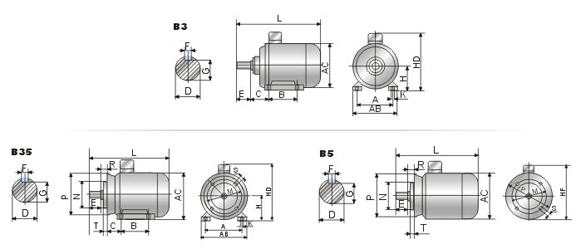

    Frame
    No
    Installation Size Overall Dimension(mm)
    A B C D E F G H K M N P R S T AB AC AD HD HF L
    63 100 80 40 11 23 4 8.5 63 7 115 95 140 0 10 3 135 130 70 180 130 225
    71 112 90 45 14 30 5 11 71 7 130 110 160 0 10 3.5 150 145 80 195 145 250
    80 125 100 50 19 40 6 16 80 10 165 130 200 0 12 3.5 165 175 145 214 185 295
    90S 140 100 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 195 155 250 195 315
    90L 140 125 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 195 155 250 195 340
    100L 160 140 63 28 60 8 24 100 12 215 180 250 0 15 4 205 215 180 270 245 385
    112M 190 140 70 28 60 8 24 112 12 215 180 250 0 15 4 230 240 190 300 265 400
    132S 216 140 89 38 80 10 33 132 12 265 230 300 0 15 4 270 275 210 345 315 470
    132M 216 178 89 38 80 10 33 132 12 265 230 300 0 15 4 270 275 210 345 315 510
    160M 254 210 108 42 110 12 37 160 15 300 250 350 0 19 5 320 330 255 420 385 615
    160L 254 254 108 42 110 12 37 160 15 300 250 350 0 19 5 320 330 255 420 385 670
    180M 279 241 121 48 110 14 43 180 15 300 250 350 0 19 5 355 380 280 455 430 700
    180L 279 279 121 48 110 14 43 180 15 300 250 350 0 19 5 355 380 280 455 430 740
    200L 318 305 133 55 110 16 49 200 19 350 300 400 0 19 5 375 420 305 545 480 770
    225S 356 286 149 60 110 18 53 225 19 450 350 450 0 19 5 435 470 335 555 535 815
    225M-2 356 311 149 55 110 16 49 225 19 450 350 450 0 19 5 435 470 335 555 535 820
    225M 356 311 149 60 140 18 53 225 19 450 350 450 0 19 5 435 470 335 555 535 845
